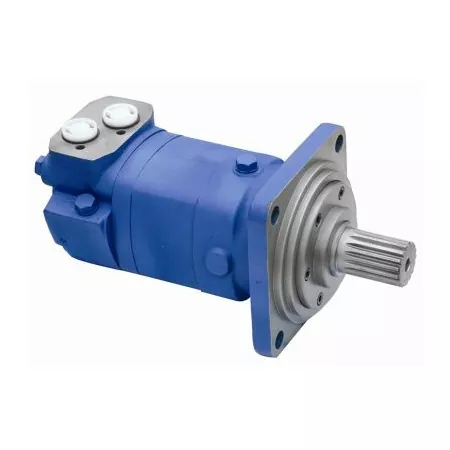

Cum să selectați, să instalați și să întrețineți motoare hidraulice orbitale rotative pentru o durată de viață maximă?

Acest ghid trece prin teorie pentru a oferi informații utile – de la dimensionarea motorului potrivit pentru aplicația dvs., la tehnici de instalare adecvate, la practici zilnice de întreținere care maximizează durata de viață.

1. Principiul de bază de funcționare – Ce îl face să ofere un cuplu ridicat?

Inima unuimotor orbitaleste un ansamblu de angrenaje cu angrenare interioară – un rotor (angrenajul exterior) și un stator (angrenajul interior) – cu regula de proiectare critică conform căreia rotorul are un dinte mai puțin decât statorul. Când fluidul hidraulic sub presiune intră în motor, forțează rotorul să efectueze o mișcare orbitală (planeară) în interiorul statorului. Această mișcare este transmisă printr-un arbore de cuplare intern către arborele de ieșire, transformând mișcarea orbitală în ieșire rotativă lină.

Acest design oferă avantajul definitoriu: Cuplu mare la viteză mică (LSHT) . Spre deosebire de motoarele cu palete sau cu piston, motoarele orbitale pot produce un cuplu puternic și stabil direct la turații mici, fără a necesita un reductor de viteză. Acest lucru este de neprețuit pentru aplicațiile care necesită un control precis al vitezei și un cuplu mare de pornire sub sarcini mari.

Există două configurații de stator primar:

• Gerotor (stator dintr-o bucată): Statorul este un singur inel dințat intern. Economic și fiabil pentru cicluri de utilizare moderată.

• Geroler (stator echipat cu role): role sau ace sunt introduse în dinții statorului, transformând frecarea de alunecare în frecare de rulare. Acest lucru oferă o eficiență mai mare, o rezistență mai bună la șocuri și o durată de viață semnificativ mai lungă la uzură - ideal pentru operațiuni grele, de înaltă frecvență.

2. Dimensiune practică – Alegerea „inimii” potrivite pentru aparatul dumneavoastră

Un motor dimensionat incorect este cauza #1 a defecțiunii premature. Subdimensionarea duce la deteriorarea supraîncărcării; supradimensionarea deșeurilor costă și reduce eficiența generală a sistemului. Concentrați-vă pe acești patru parametri critici:

• Cuplu, viteză și deplasare (triunghiul): deplasarea (cc/torsion) determină în mod direct cuplul de ieșire - deplasarea mai mare înseamnă mai mult fluid pe rotație, prin urmare un cuplu mai mare, dar o viteză maximă mai mică. Definiți întotdeauna cuplul de pornire (care este de obicei mai mare decât cuplul de rulare) și intervalul de viteză de funcționare necesar înainte de a selecta deplasarea. Verificați încrucișați cu curba de performanță a producătorului – nu alegeți niciodată un motor care funcționează la limitele sale extreme; vizați zona de eficiență maximă a profilului de presiune/debit al sistemului dumneavoastră.

• Presiunea sistemului și debitul: confirmați presiunea de lucru continuă a unității dvs. de alimentare și debitul maxim disponibil. Presiunea limitează cuplul de vârf, în timp ce debitul determină viteza maximă atinsă. Comparați-le cu specificațiile nominale ale motorului. Asigurați-vă că presiunea maximă a motorului are o marjă de siguranță rezonabilă peste vârfurile de vârf ale sistemului dumneavoastră (utilizați o supapă de reducere a presiunii setată corespunzător).

• Montare și încărcare pe arbore: dincolo de modelele șuruburilor și dimensiunile flanșelor, capacitatea de încărcare radială a arborelui de ieșire este adesea trecută cu vederea. Dacă montați o transmisie de roată, scripete sau curea direct pe arbore, sunt introduse sarcini laterale semnificative. În astfel de cazuri, trebuie să selectați un motor cu rulmenți grei și să consultați tabelul cu sarcina radială a producătorului. Ignorarea acestui lucru duce la defectarea rapidă a rulmentului și la scurgerea etanșării.

• Cerințe de mediu și speciale: pentru temperaturi ambientale extreme, condiții cu praf sau medii cu umiditate ridicată, specificați etanșări îmbunătățite (de exemplu, Viton sau HNBR) și materiale rezistente la coroziune. Pentru aplicațiile care necesită frânare dinamică sau detectarea vitezei, luați în considerare opțiunile integrate, cum ar fi supape de frână, tahometre sau supape de control proporționale.

3. Instalare și punere în funcțiune – Detalii care fac sau scad performanța

Un motor perfect selectat se poate defecta rapid dacă este instalat incorect. Urmați acești pași nenegociabili:

1. Alinierea precisă a arborelui: alinierea coaxială absolută între arborele motorului și sarcina antrenată este obligatorie. Orice nealiniere unghiulară sau paralelă introduce forțe radiale sau axiale care scurtează drastic durata de viață a rulmentului. Utilizați un comparator sau un instrument de aliniere cu laser și respectați cu strictețe toleranțele producătorului (de obicei ≤ 0,05 mm deformare radială).

2. Conexiuni corecte ale portului: verificați de două ori identificarea portului – Presiune (P), Retur (T) și Scurgere (L) . Orificiul de scurgere este esențial: trebuie să fie conductat separat înapoi la rezervor cu contra-presiune minimă (de obicei < 5–10 bar, consultați specificațiile). Nu astupa niciodată orificiul de scurgere – în acest fel veți sufla imediat etanșarea arborelui.

3. Spălarea sistemului înainte de pornire: Înainte de a conecta motorul, spălați întregul sistem hidraulic (furtunuri, supape, răcitoare) cu lichid curat pentru a îndepărta zgura de sudură, murdăria sau resturile rămase de la instalare. Contaminanții introduși în timpul instalării sunt o cauză principală a uzurii timpurii.

4. Procedura inițială de rodare: pentru motoarele noi sau reconstruite, porniți unitatea la 30-50% din sarcina nominală timp de aproximativ 30-60 de minute înainte de funcționarea la sarcină maximă. Acest lucru permite angrenajelor interne și rulmenților să se cupleze corect și stabilizează jocurile interne, extinzând semnificativ durabilitatea pe termen lung.

4. Întreținere zilnică și diagnosticare rapidă a defecțiunilor

Amintiți-vă regula de aur: 90% din defecțiunile motorului hidraulic se datorează contaminarii fluidului sau temperaturii necorespunzătoare a fluidului. Întreținerea nu este opțională – este linia de viață a echipamentului dumneavoastră.

Managementul fluidelor – Prioritatea ta #1:

• Curățenie: Particulele solide acționează ca un compus abraziv de lepătură, uzând perechea rotor-stator prelucrată cu precizie. Aceasta crește scurgerea internă, scade eficiența volumetrică și reduce cuplul. Vizați un nivel de curățenie ISO 4406 18/16/13 sau mai bun și inspectați/înlocuiți filtrele de retur în mod regulat. Utilizați un indicator de presiune diferențială pe carcasa filtrului.

• Vâscozitate și temperatură: intervalul optim de vâscozitate este 20–43 cSt la 50°C. Menține temperatura uleiului sub 60°C pentru funcționare continuă; nu depășiți niciodată 85°C chiar și pe vârfuri. Temperaturile ridicate subțiază uleiul, reducând lubrifierea și accelerând degradarea etanșării. Temperaturile scăzute cresc rezistența vâscoasă, provocând cavitație și porniri lente. Instalați un indicator de temperatură și un răcitor dacă este necesar.

• Nu amestecați niciodată tipurile de fluide: Nu folosiți uleiul de motor ca înlocuitor pentru lichidul hidraulic. Pachetele lor de aditivi sunt incompatibile. Amestecarea poate provoca umflarea sigiliului, spumare, lăcuire și eșec catastrofal. Utilizați întotdeauna fluidul hidraulic de calitate recomandat de OEM.

Tabelul de diagnosticare rapidă a erorilor

Controale de sănătate programate

Includeți acestea în planul dvs. de întreținere preventivă:

• Săptămânal: verificați temperatura exterioară a carcasei (utilizați un termometru cu infraroșu) și ascultați pentru bătăi sau scâncete neobișnuite.

• Lunar: inspectați toate racordurile și garniturile furtunurilor pentru a vedea dacă există plâns.

• Trimestrial: Luați o probă de ulei și trimiteți-o pentru analiză spectrometrică – nivelurile în creștere ale particulelor de fier, cupru sau siliciu sunt semne de avertizare timpurie ale uzurii interne cu mult înainte ca performanța să scadă vizibil.

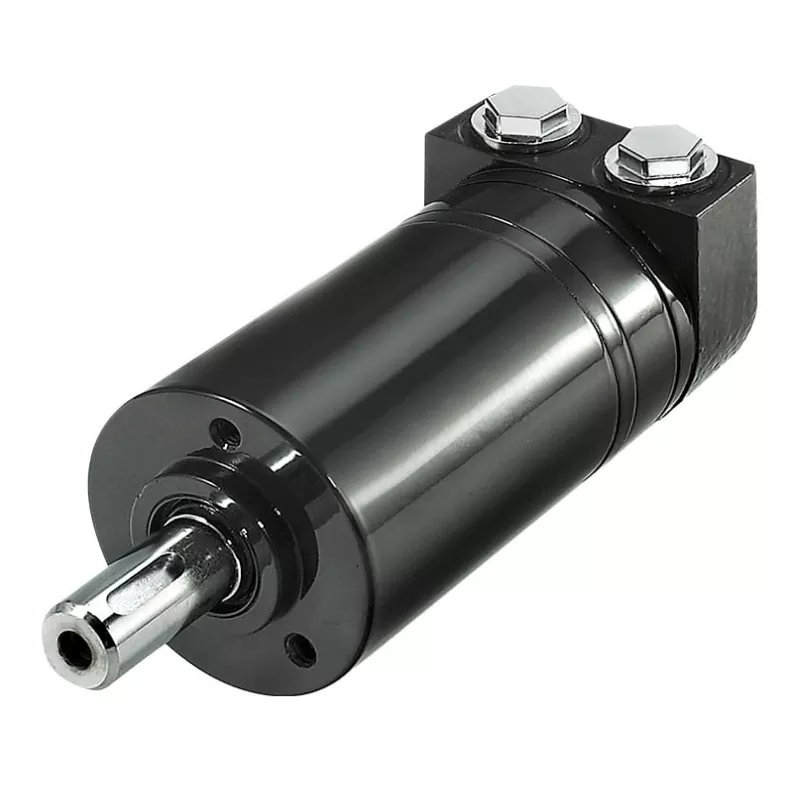

Un rotativmotor hidraulic orbitaleste un cal de bătaie robust și de încredere atunci când este tratat corect. Succesul constă în trei piloni: dimensionarea cu precizie pentru profilul dvs. de încărcare din lumea reală, instalarea lui cu precizie chirurgicală și menținerea sănătății fluidelor ca disciplină nenegociabilă. Când aveți îndoieli, consultați întotdeauna curbele de performanță și intervalele de service specifice ale producătorului – și nu ezitați să implicați inginerii lor de aplicații pentru cicluri de lucru complexe sau integrări personalizate.

Dacă aveți nevoie de mai multe detalii despre orice aspect specific – cum ar fi calcule detaliate ale sarcinii radiale, selecția integrată a supapelor sau opțiunile de etanșare la temperatură înaltă – vă rugăm să-mi spuneți și mă pot extinde.
